Nord géographique (Carte du Nord), Nord magnétique et Variation (Déclinaison)
D’habitude, nous utilisons les mots « Nord », « Sud », etc. sans nous inquiéter. Cependant, nous devons comprendre qu’il existe deux types de Nord, à savoir le Nord géographique et le Nord magnétique.

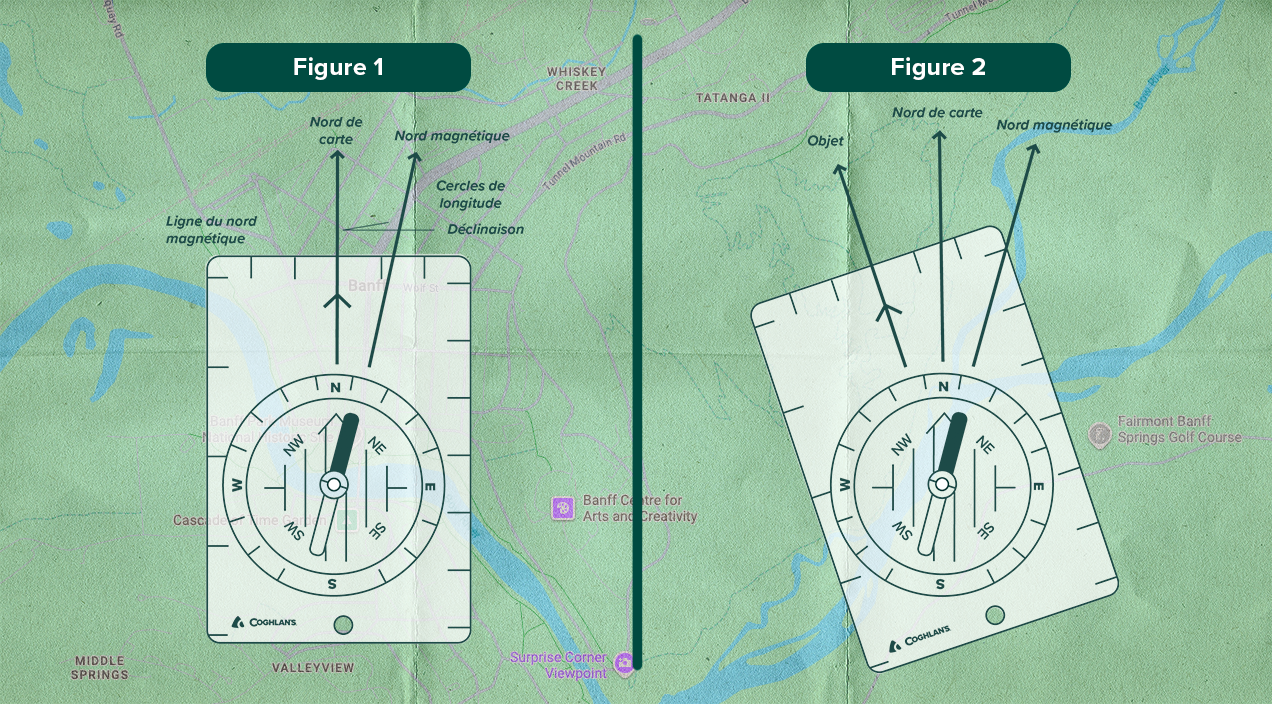

Le Nord géographique est établi géographiquement et est commun au monde entier. Sur une carte, les cercles de longitude sont tracés en corrélation avec les pôles géographiques et les lignes indiquent la direction du Nord géographique. La direction de ces lignes diffère de celle indiquée par l'aiguille magnétique. Sur une carte ordinaire, le côté supérieur indique le Nord géographique et le côté inférieur le Sud géographique. Ainsi, les côtés droit et gauche représentent respectivement l'Est et l'Ouest. Les pôles magnétiques sont proches des pôles géographiques, mais ne coïncident pas. L'angle formé par les droites pointant du lieu d'observation vers les pôles Nord géographique et magnétique est appelé déclinaison des lieux ( figure 1).
La variation varie d'un endroit à l'autre dans le monde. Les lignes de variation égale sont très irrégulières ; cependant, les cartes topographiques de chaque lieu indiquent la variation locale. Lorsque vous indiquez une direction et ses degrés, vous devez soustraire ou ajouter la variation locale selon le côté de la ligne de déclinaison zéro où vous vous trouvez pour obtenir le degré géographique correct de la direction. Pour obtenir le relèvement cartographique réel, lisez le relèvement de votre boussole : si la variation locale est occidentale , soustrayez- la de la valeur ; si elle est orientale , ajoutez -la à la valeur. Cependant, il est plus pratique d'utiliser le relèvement obtenu en réglant le Nord magnétique à 0°.
Comment maintenir la direction d'un objet
Supposons que vous puissiez voir et observer, par exemple, un lac. Si vous pouvez le voir d'un bout à l'autre de votre chemin, il n'y a aucun problème. Cependant, pour y parvenir, vous devrez peut-être traverser des zones comme des bois, des creux, etc., d'où vous ne pourrez pas le voir. Dans ce cas, vous risquez de perdre la direction du lac et votre boussole devient alors très utile.
- Avant de commencer à marcher, maintenez votre boussole aussi horizontalement que possible et pointez la flèche sur l'échelle vers la direction du lac.
- Tournez la bague rotative et placez le N (0°) en direction de l'extrémité N (l'extrémité lumineuse) de l'aiguille magnétique.
- Lisez l'orientation sur la ligne d'index. C'est l'orientation du lac et maintenez-la jusqu'à ce que vous atteigniez un endroit d'où vous pouvez à nouveau clairement voir le lac.
Par exemple, dans la figure 2, la direction de l'objet est de 320° (pour l'exprimer exactement, vous devez ajuster la variation locale comme expliqué précédemment. Cependant, tant que vous comprenez la signification de la variation, vous pouvez dire que la direction de l'objet est de 320° par rapport au Nord magnétique).
Comment atteindre la destination indiquée sur la carte
Pour atteindre la destination indiquée sur une carte, il suffit de trouver l'emplacement actuel, la direction de la destination et le Nord magnétique.

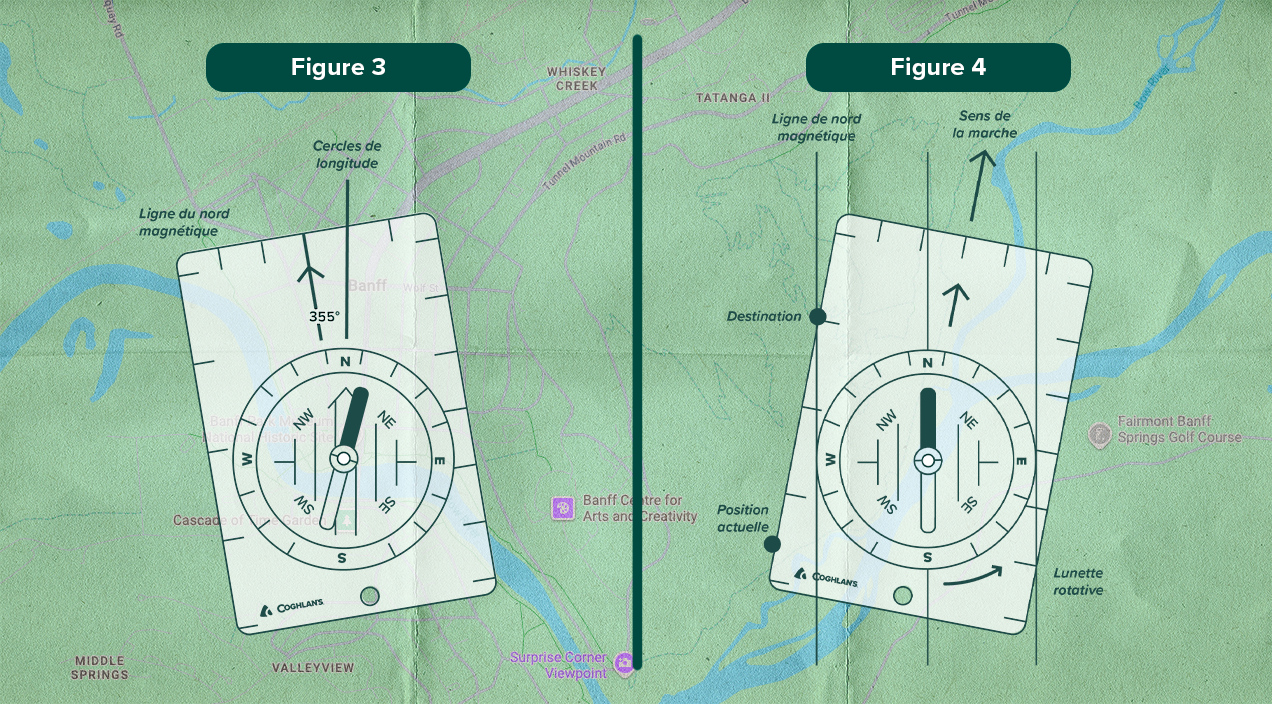

- Tout d'abord, déployez la carte et tracez les lignes directionnelles du Nord magnétique selon la variation indiquée sur la carte. Pour tracer les lignes, utilisez les côtés de la boussole. Par exemple, si la variation du lieu est de 5° ouest, soustrayez 5° à 360° et réglez la graduation de relèvement à 355° par rapport à la ligne d'index. Ensuite, orientez les flèches de la boussole parallèlement à la ligne nord-sud de la carte (ligne de longitude ou lignes de cadre haut-bas de la carte) sans déplacer la bague rotative et tracez une ligne comme illustré à la figure 3. Il est fortement recommandé de tracer plusieurs lignes parallèles à la première ligne du Nord magnétique que vous venez de tracer en utilisant les lignes de coordonnées.
- Trouvez le lieu actuel et la destination sur votre carte et tracez une ligne droite entre ces deux points. Placez votre boussole sur cette ligne de manière à ce que la flèche pointe vers la destination.
Tournez ensuite la bague rotative et orientez les flèches de la capsule de la boussole parallèlement aux lignes du Nord magnétique tracées à l'étape 1. (À ce stade, vous n'avez pas à vous soucier de la position de l'aiguille magnétique). Tenez ensuite votre boussole et tournez lentement jusqu'à ce que l'extrémité nord (l'extrémité lumineuse) de l'aiguille magnétique soit parallèle aux flèches de la capsule ( Figure 4) . Dirigez-vous ensuite vers la direction indiquée par la flèche de la ligne de déplacement en maintenant l'aiguille magnétique parallèle aux flèches de la capsule. Continuez simplement dans cette direction jusqu'à votre destination. Une fois arrivé à la première destination, répétez la même procédure pour atteindre votre destination finale. En route vers votre destination, assurez-vous de la direction en regardant votre boussole et allez aussi droit que possible. Un écart important à droite ou à gauche par rapport à la bonne direction augmente l'erreur sur votre objectif.
Trouver votre emplacement sur la carte

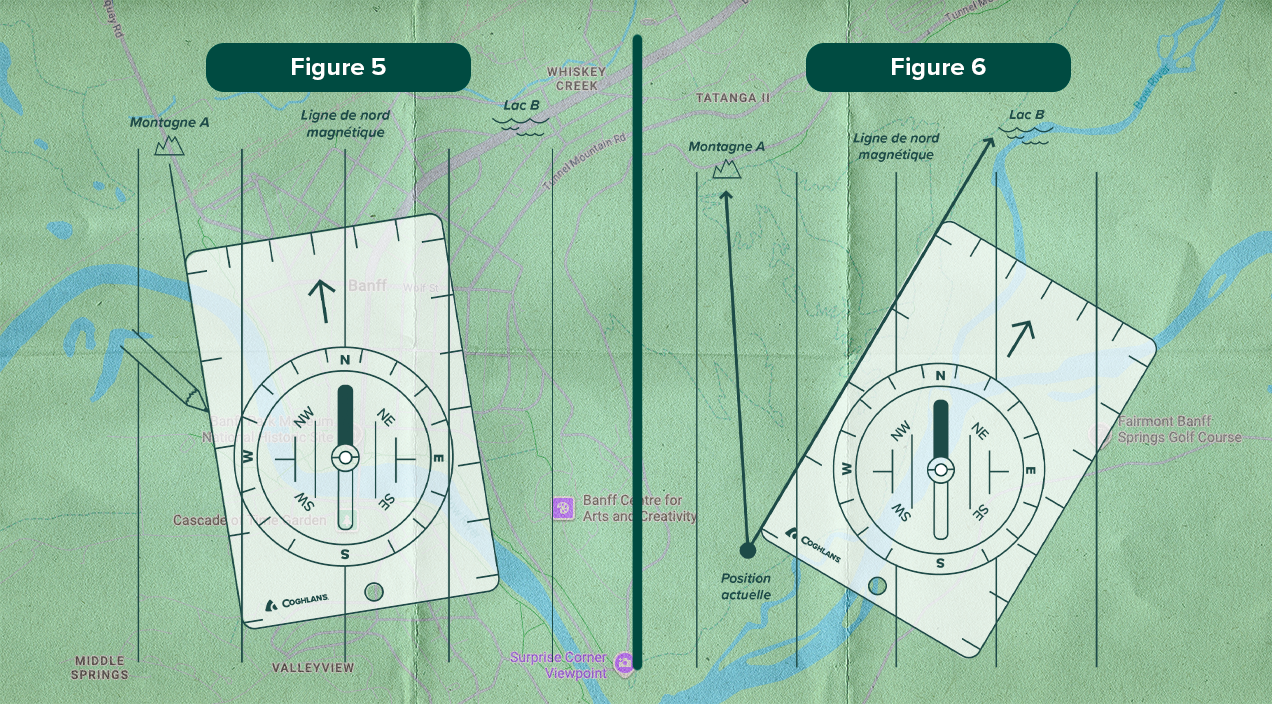

Placez-vous sur un point élevé d'où deux éléments distinctifs du paysage sont visibles. Ces deux éléments doivent être représentés sur la carte. Supposons que vous puissiez voir une montagne A à gauche et un lac B à droite. Pointez la ligne d'index (flèche) vers la montagne A. Tournez ensuite la bague rotative et réglez le « N » du cadran sur l'extrémité nord de l'aiguille de la boussole. Placez la boussole sur la carte et ajustez-la de manière à ce que la ligne du nord magnétique soit parallèle à l'aiguille magnétique et aux lignes nord-est de la capsule. En maintenant l'état, faites glisser la boussole sur la carte jusqu'à ce qu'un côté de l'échelle pointe vers la montagne A et tracez une ligne ( Figure 5) . Tournez-vous ensuite vers le lac B et répétez la même procédure pour tracer une ligne. Le point d'intersection de ces deux droites correspond à votre position actuelle sur la carte ( Figure 6).
Il existe de nombreux ouvrages sur la lecture de boussole et la course d'orientation. Nous vous recommandons de les lire et/ou de suivre une formation pour perfectionner vos compétences en lecture de boussole et de carte.
